VICTOR　　PA-704

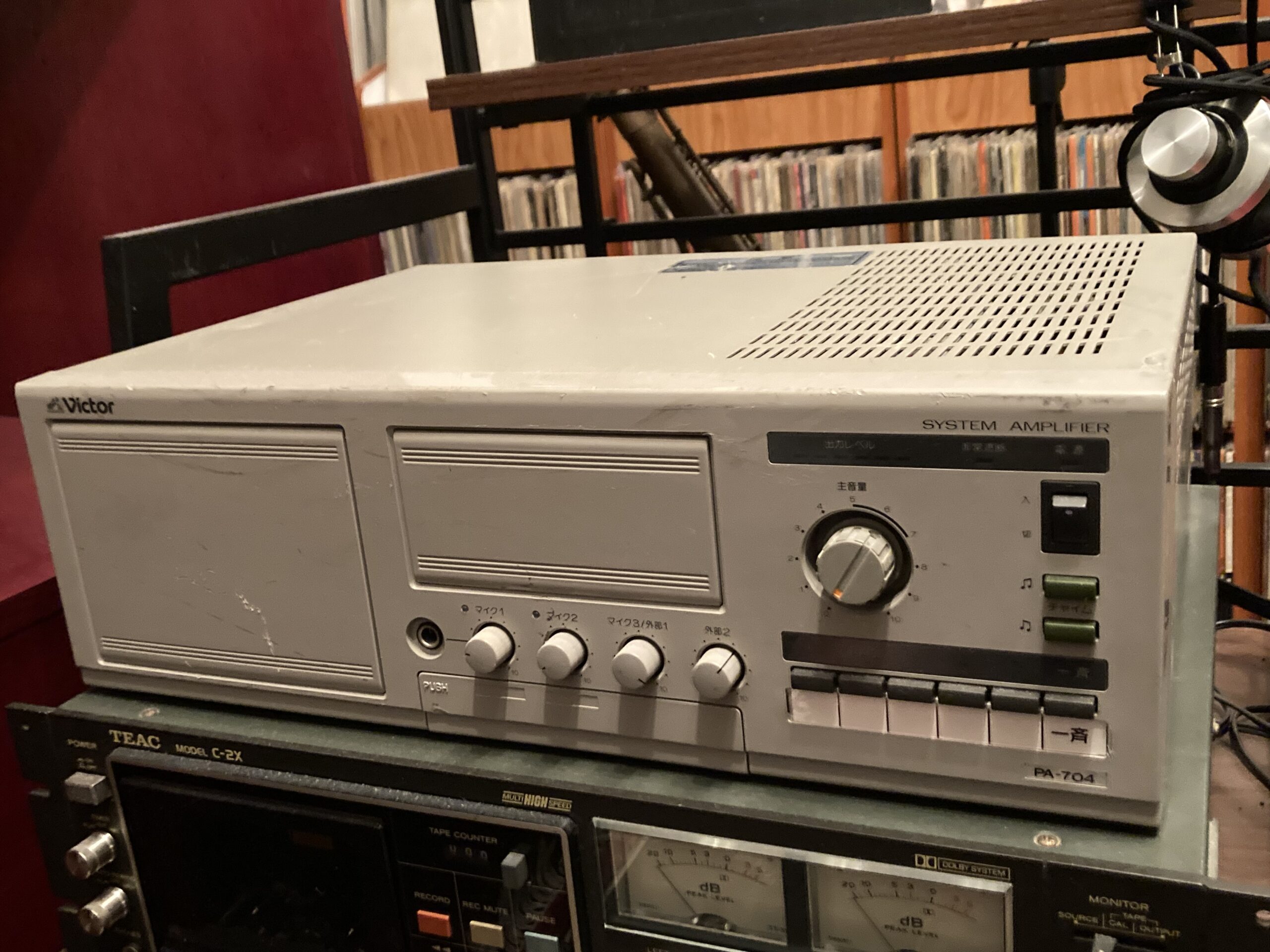

放送用アンプVICTOR　PA-704です。

これもオークションにて購入しました。
ハイ・インピーダンス・スピーカーのため出力トランスを搭載しています。
低周波発振器で生成した50Hzサイン波を増幅し、レコードプレーヤーのACシンクロナスモーターを駆動するための電力を出力トランスに発生させます。実際、低周波発振器TRIO AG-203との組み合わせで出力端子に50HzのAC出力電圧60V程度は容易に確保できました。この60V程度の電圧でACシンクロナスモーターは十分に駆動可能でしたので取り出し可能な最大電圧の測定は行っていません。
また、AG-203にて出力周波数を可変することにより回転スピードの微調や回転数切換えも問題なく行えました。
