過去記事　Bass Boosterの機能追加と訂正

以前記事にしたBass Boosterについて

　このBass Boosterは　自作したField Typeのフルレンジスピーカーの低域増強補正用に設計・製作したものです。このBass Boosterを作ったのちにBypass機能をもたせなかった事がずっと気にかかっていました。我が家のSYSではA-5 Typeの2wayとこのフルレンジスピーカーでAMPも励磁用電源も切り替え（配線の繋ぎ替え）ながら使っていたため、再生系統をいったん固定すると面倒くさくなって他方のスピーカーはかなり長い期間使わないという状態が続いていました。この度このフルレンジ用に専用系統のAMPを用意することになったため、それに合わせて懸案となっていたBypass回路をこのBass Boosterに追加する改造を行いました。改造前の回路を記事から確認していたところ、配線の接続に一部表記の誤りがあることに気づきました。実際の製作物の方は本来あるべき回路となっていて一安心ですが、今回の記事にて誤りの訂正と、Bypassスイッチ追加後の回路を合わせて掲示します。回路図は以下の通りです。

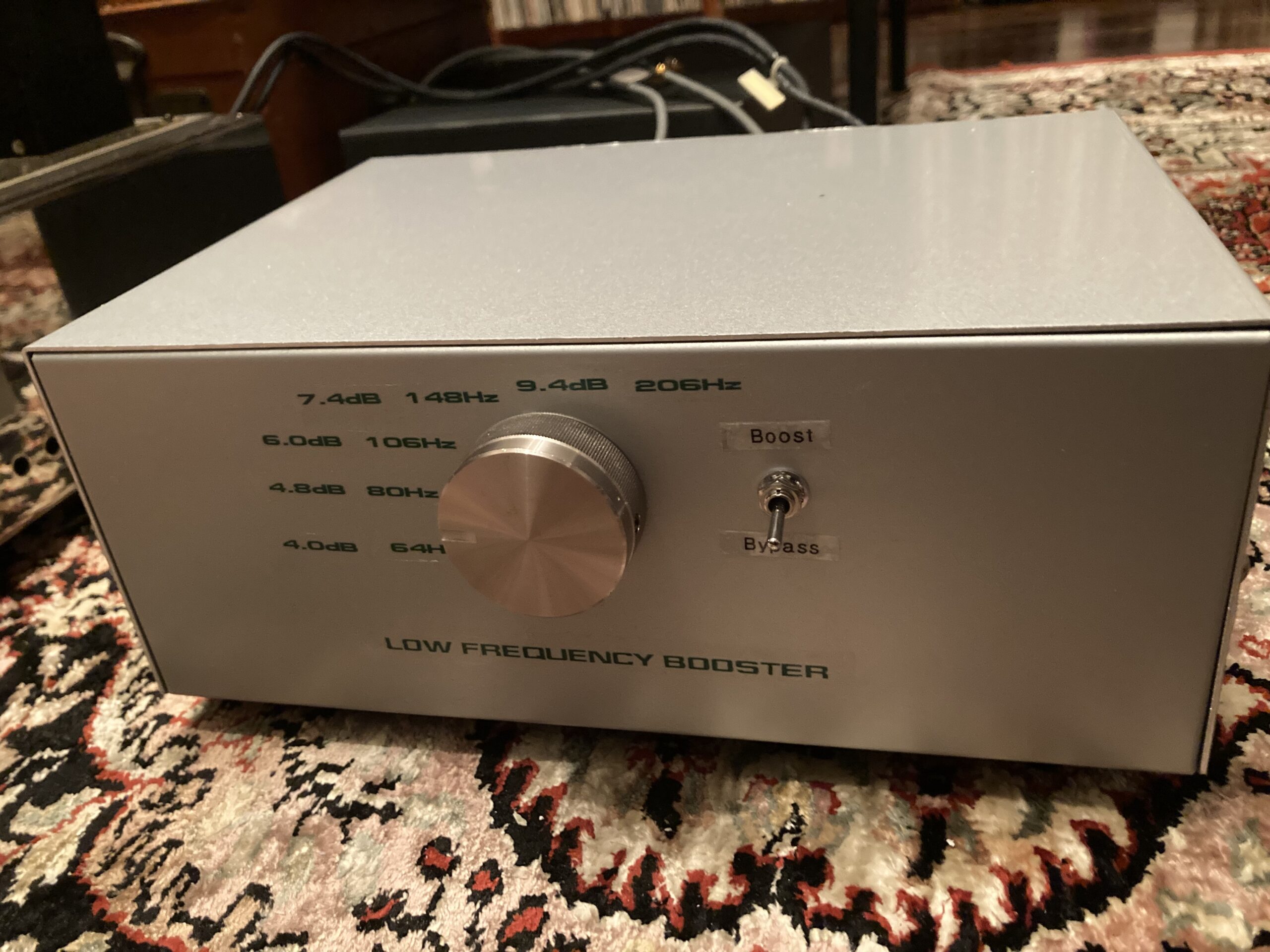

間違っていた部分は9.4dBブースト回路用の抵抗とセレクタスイッチの接続が他の回路と違う接続になっていた点です。上記回路は修正済みの正しい回路です。以前の投稿については、注釈で間違いについて書き込みますが回路図そのものは残しておきます。改造後の外観写真は以下の通りです。
